廣芯微電子推出基于自研SoC的PD3.1雙向140W 2C+1A彩屏充電寶軟硬件開發平臺，最大支持300W輸出功率。
近年來，在“雙碳”戰略目標的推動下，移動電源（Power Bank，又稱充電寶）行業迎來了快速發展，產品在電芯容量、充電功率、轉換效率（降低自身損耗）以及智能化等方面不斷突破。憑借敏銳的市場洞察力、創新的芯片研發能力以及多年行業經驗，廣芯微電子近期推出了基于自研芯片UM3506的PD3.1雙向2C口+1A口充電寶軟硬件參考開發平臺，支持雙向雙C口盲插，單C口最高可支持140W雙向充放電，支持動態功率分配，支持彩屏顯示，平臺最大支持300W輸出功率。這一平臺不僅以卓越的性能滿足了市場對大功率充電寶的需求，還通過集成式軟硬件開發方案，助力廠商快速推出大功率彩屏充電寶產品，加速量產進程。

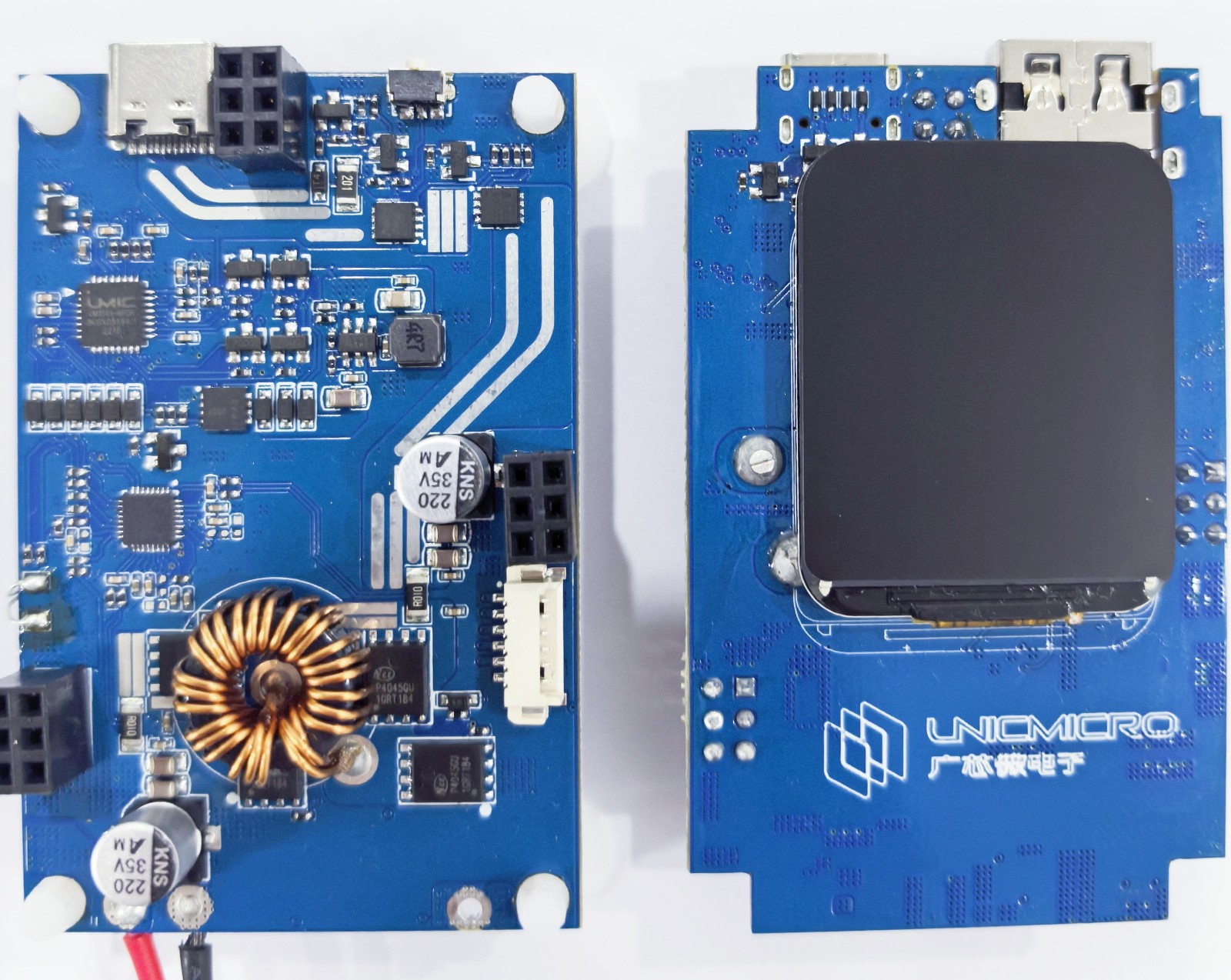

開發平臺實物圖

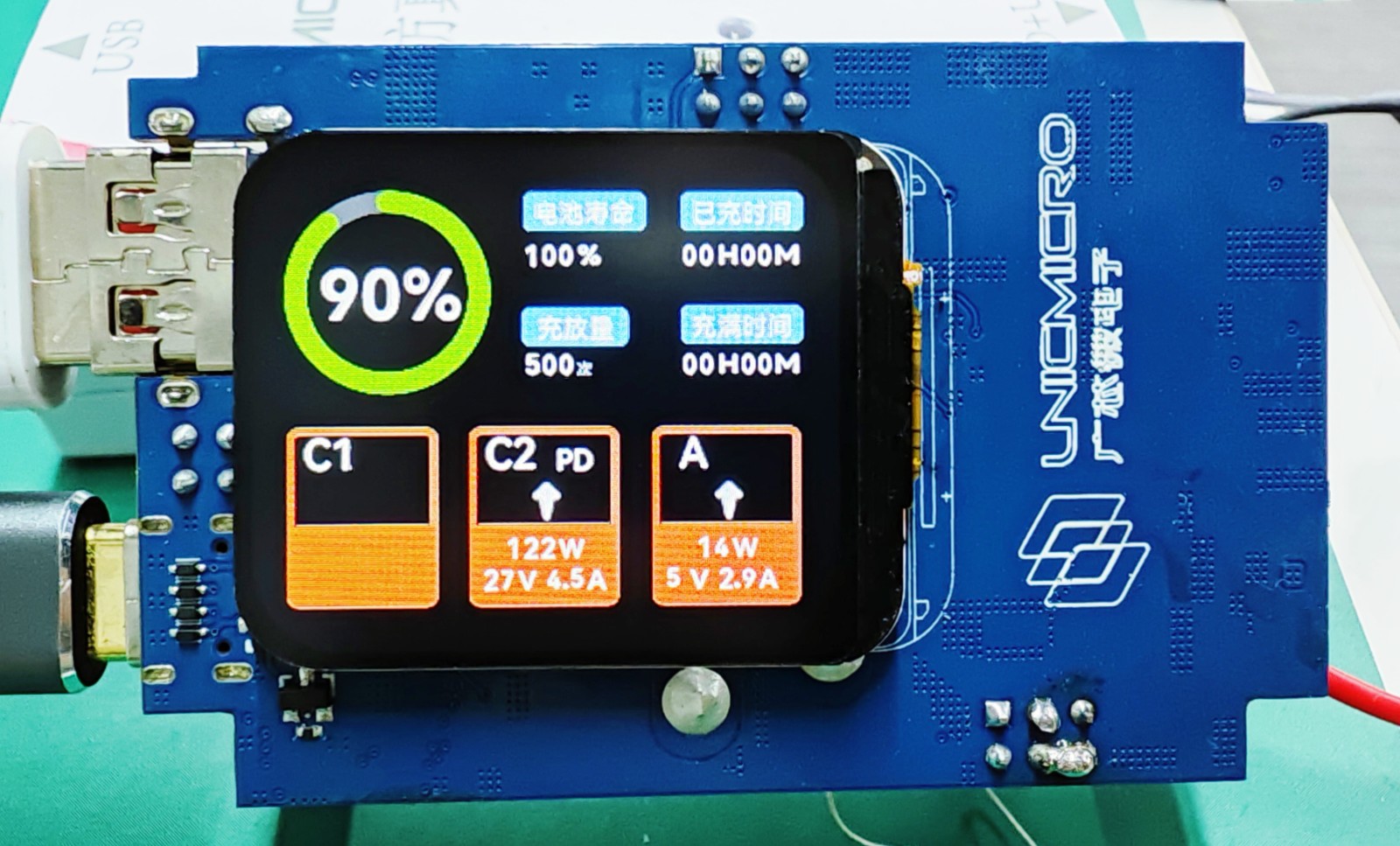

開發平臺彩屏界面

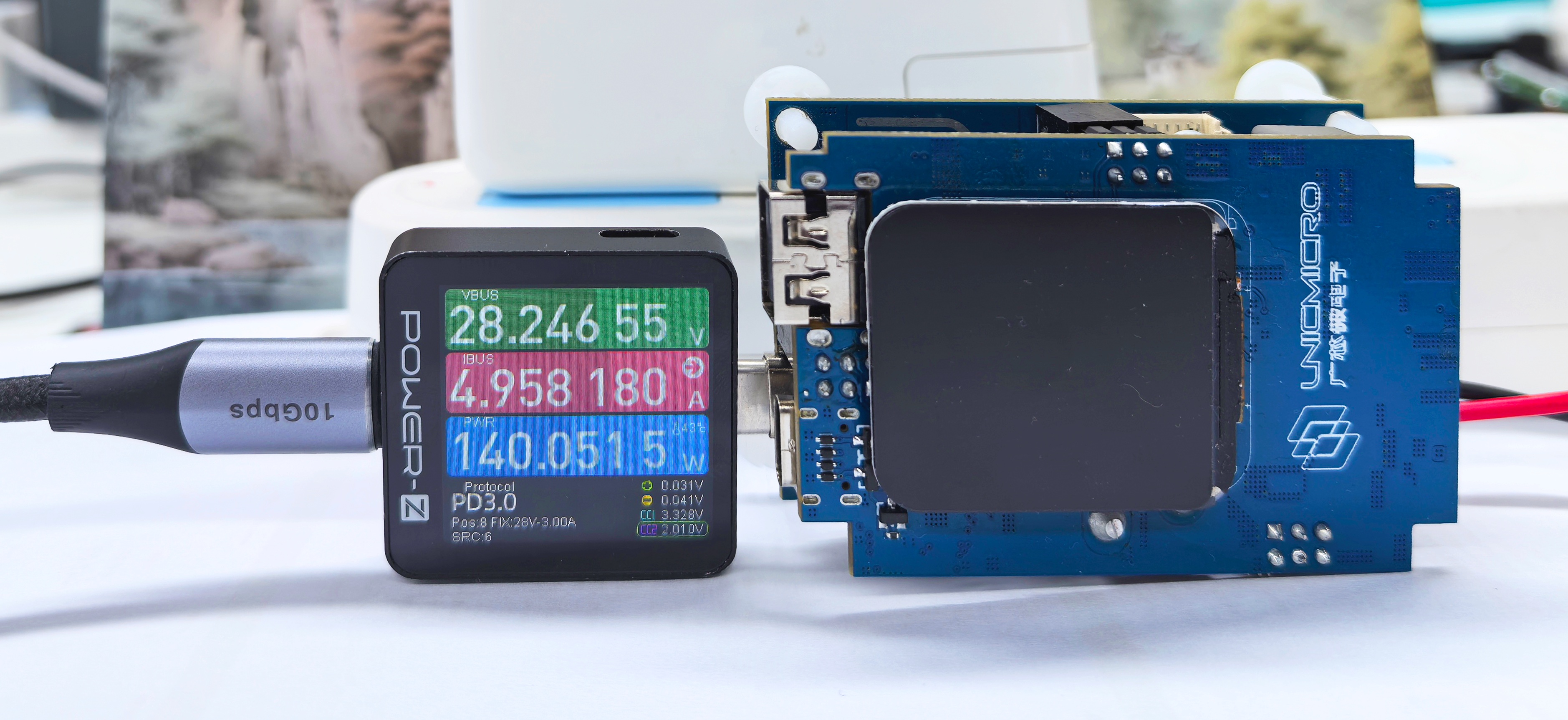

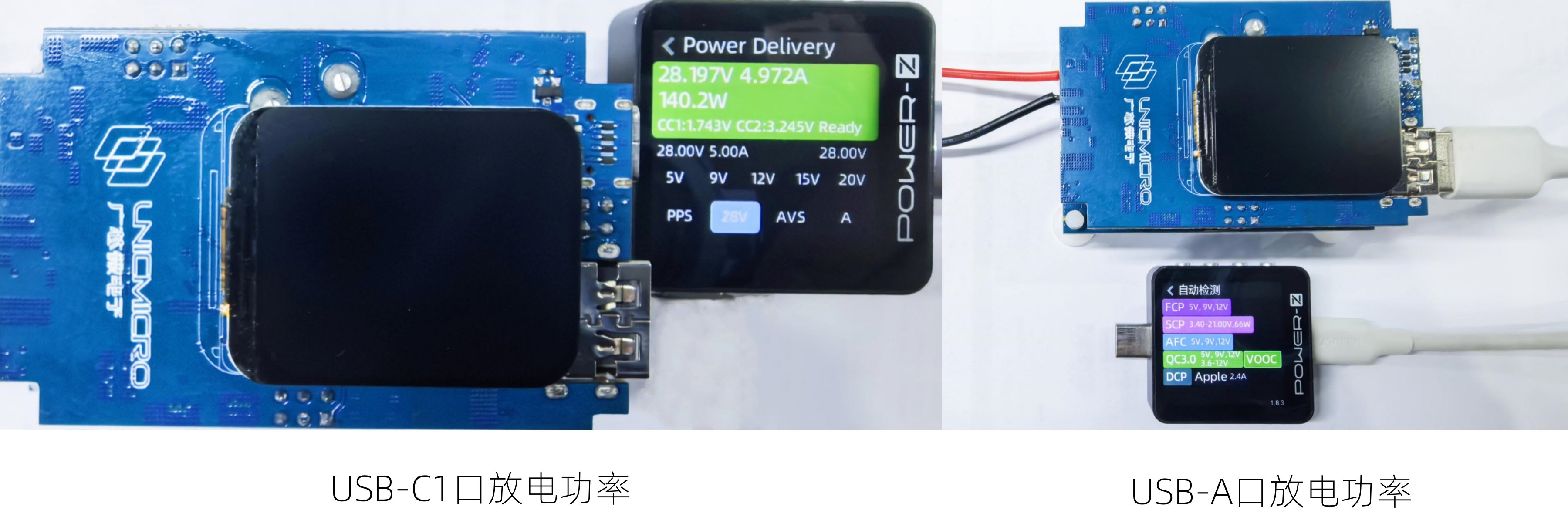

USB-C口充電功率
輸入?yún)?shù)：
USB-C1：140W（Max）
USB-C2：140W（Max）
輸出參數：
USB-C1：5V3A,9V3A,15V3A,20V5A,28V5A(Max) PPS:3.3~20V5A,AVS 15~28V5A
USB-C2：5V3A,9V3A,15V3A,20V5A,28V5A(Max) PPS:3.3~20V5A,AVS 15~28V5A
USB-A：4.5V/5A、5V/3A、9V/2A、12V/1.5A
USB-C1、USB-C2、USB-A同時放電：140W+140W+20W=300W（Max）
方案特色：
雙USB-C口雙向盲插140W
支持多種規格尺寸屏幕LCD/OLED，無須增加專用MCU
2寸LCD顯示屏，實時顯示端口功率信息，顯示UI可根據需求定制設計
支持5~7串電芯，兼容三元鋰，磷酸鐵鋰電芯
動態功率分配可定制策略
采用成熟Buckboost芯片方案，高效率，有大規模量產實例
通過各類安規測試，支持新國標CCC認證
量產水準方案，支持客戶快速導入
軟件開源交付，方便客戶二次開發
安全保護：內置安全保護模塊，提供輸入/輸出的過壓/欠壓、電池過壓/欠壓、NTC高低溫、放電過流、短路保護等完備的保護功能

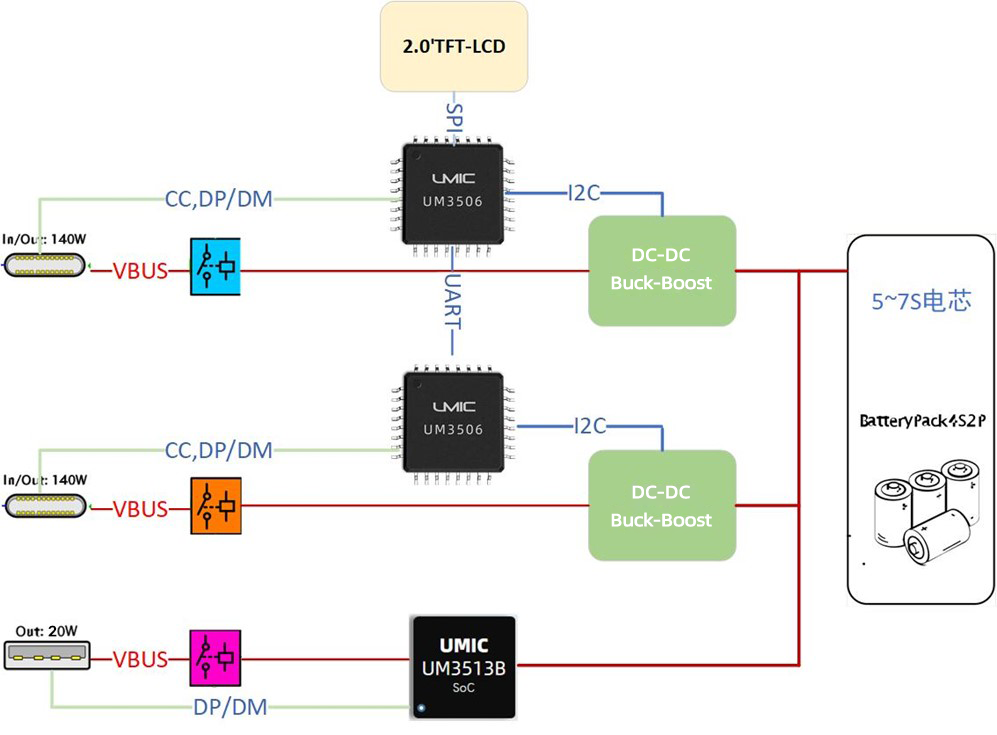

方案架構：
本案采用廣芯微自研的雙向PD快充控制器芯片UM3506（TID: 2465）采用軟硬件結合的靈活可編程架構，全面支持PD3.1 SRC、SNK、雙向DRP以及EMARK功能，涵蓋SPR下的PPS和EPR下的AVS動態電壓模式，并兼容EPR線纜中的PD 3.1 EMARK模式。該芯片基于TCPM/TCPC分層架構，集成了原生的TCPC-like前端模塊，包含Type-C接口檢測與控制的數字邏輯和模擬電路、PD PHY層的BMC編解碼功能，以及PD協議層中對時序要求嚴格的關鍵功能。此外，UM3506創新性地集成了基于RISC-V指令集的32位微處理器內核，配備大容量FLASH閃存和SRAM存儲器，具備增強的外設接口和豐富的系統資源，為高性能快充應用提供了強大的硬件支持。
UM3506 開源架構系統
全面支持 PD3.0, PD3.1EPR模式支持最大48V5A 240W 雙向
PD Plus SoC芯片，RISC-V內核，大容量flash, 多通道ADC
完備的開發生態: RISC-V IDE，芯片燒錄軟件，芯片離線燒錄器
開放的平臺架構，軟硬結合應用庫的持續擴展
